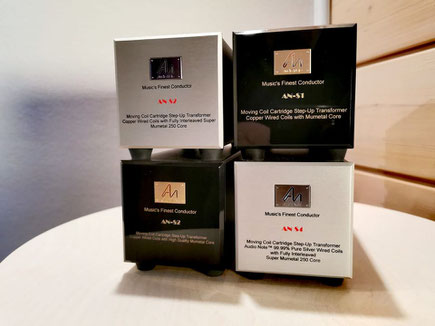

audionote step up transformer Übertrager AN-S1 AN-S2
Audio Note AN-S4

Audio Note AN-S4



Der Audio Note AN-S4 ist ein passiver Step-Up-Übertrager. Er sorgt dafür, dass die winzigen Spannungssignale, die ein MC Tonabnehmer generiert, so verstärkt werden, dass ein MM Phonovorverstärker diese Signale optimal verarbeiten kann.



Die im Audio Note AN-S4 verwendeten internen Übertrager werden ausschließlich von Audio Note (UK) hergestellt. Jeder Übertrager besteht aus 0,1 mm dick gewalztem Super Mutmetall und wird aus Silberdraht mit einer Reinheit von 99,99 % gewickelt. Die Übertrager werden anschließend mit Gehäusen aus Mumetall ummantelt, um Rauschen und Interferenzen zu minimieren.



Der Audio Note AN-S4 ist in vier Versionen erhältlich, um diversen Tonabnehmern eine optimale Betriebsumgebung zur Verfügung stellen zu können:

  • Audio Note AN-S4 / L (Eingangsimpedanz 3 Ohm - für die Audio Note IO Tonabnehmer)
  • Audio Note AN-S4 / LM (Eingangsimpedanz 4 Ohm)
  • Audio Note AN-S4 / M (Eingangsimpedanz 16 Ohm)
  • Audio Note AN-S4 / H (Eingangsimpedanz 64 Ohm)

Grundsätzlich ist es möglich, den Audio Note AN-S4 mit MC Tonabnehmern zu verwenden, die eine größere interne Impedanz haben, oder über Werte verfügen, die außerhalb der optimalen Bereiche der umschaltbaren Eingänge liegen. Es ist jedoch wichtig zu beachten, dass die besten Ergebnisse normalerweise dann erzielt werden, wenn die Eingangsimpedanz des Step-Up-Übertragers im Bereich des Drei- bis Vierfachen der internen Impedanz des MC Tonabnehmers liegt.



Wir haben den Audio Note AN-S4 in unserer Vorführung. Obwohl er "nur" das mittlere Modell in der Welt der derzeit 7 verfügbaren Audio Note Step-Up-Übertrager ist, lässt dieses Gerät keinerlei Wünsche offen. Was hier an Durchhörbarkeit und inneren Zusammenhängen geboten wird ist schlicht phänomenal. Wenn man den Audio Note AN-S4 hört, kann man sich kaum vorstellen, dass da nach oben noch was gehen soll - natürlich nur, bis man die darüber angesiedelten Step-Up-Übertrager wie z. B. den Audio Note AN-S8 hört. Aber das ist ein anderes Kapitel. ;-)



Vereinbaren Sie einen Hörtermin in unserem Wohnraumstudio und erleben Sie den Audio Note AN-S4 in seiner vollen klanglichen Pracht z. B. an einem Audio Note IO I Tonabnehmer, montiert auf einer Audio Note TT-Three und Audio Note Arm Three / II Kombination. Wir sind uns sicher, dass Sie dann Ihre Schallplattensammlung nicht mehr wiederkennen werden und einen direkten Zugang zum Inneren Ihre Lieblingsmusik finden werden.



Technische Daten

Eingangsimpedanz AN-S4 L: 3 Ohm; hauptsächlich für Tonabnehmer der Audio Note IO Reihe

Eingangsimpedanz AN-S4 LM: 4 Ohm; für Tonabnehmer mit interner Impedanz von 1 bis 2 Ohm

Eingangsimpedanz AN-S4 M: 16 Ohm; für Tonabnehmer mit interner Impedanz von 4 bis 6 Ohm

Eingangsimpedanz AN-S4 H: 64 Ohm; für Tonabnehmer mit interner Impedanz von 16 bis 21 Ohm

Ausgangsimpedanz: 47 kOhm

Kanalgleichheit: +/- 0,3 dB

verwendetes Drahtmaterial: 99,99% reines Silber

Mögliche Varianten für die Frontplatte: Aluminium silber, Acryl schwarz
